Como é feito o ensaio SPT
O ensaio SPT mede quanto o solo resiste à cravação de um tubo padronizado, metro a metro. A ABNT NBR 6484:2020 fixa o equipamento e a contagem:
- Furo até a cota do ensaio. O furo é aberto com trado e, abaixo, com circulação de água.
- Cravação de 45 cm. O amostrador padrão, com diâmetro externo de 50,8 mm, é cravado por um martelo de 65 kg em queda livre de 75 cm.
- Três trechos de 15 cm. A equipe anota os golpes de cada trecho.
- NSPT. É a soma dos golpes do segundo e do terceiro trechos, os 30 cm finais.

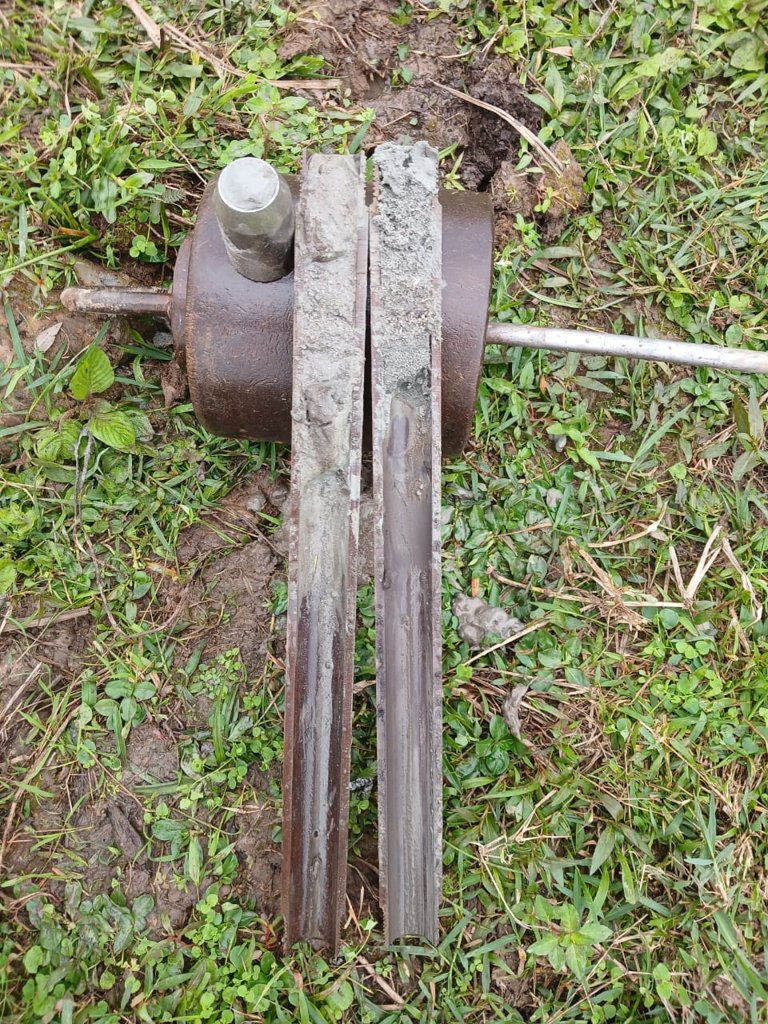

- Amostra e nível d'água. O solo que sobe no amostrador é descrito e guardado. O nível d'água é registrado durante a execução e numa leitura posterior, depois de estabilizado, como a norma prevê.
O ensaio se repete a cada metro até os critérios de paralisação da norma ou até a profundidade do programa (até que profundidade vai a sondagem).
Como ler o NSPT no boletim
Cada linha do boletim traz três contagens de golpes; o N é a soma das duas últimas. Exemplo numérico, não de obra:
| Trecho do amostrador | Golpes | Entra no N? |
|---|---|---|
| 0 a 15 cm | 3 | Não |
| 15 a 30 cm | 4 | Sim |
| 30 a 45 cm | 5 | Sim |
| NSPT | 4 + 5 = 9 | |
Quando a cravação é interrompida antes dos 45 cm (a NBR 6484:2020 a interrompe por excesso de golpes num trecho ou por falta de avanço), o boletim registra golpes e penetração em forma de fração: 30/8 quer dizer 30 golpes para 8 cm. Daí em diante a norma prevê o ensaio de avanço por lavagem (o que significa o impenetrável).
Tabela de compacidade e consistência (NBR 6484:2020)
A NBR 6484:2020 associa faixas de NSPT a termos de compacidade, para areias, e de consistência, para argilas. A tabela está num anexo informativo: os termos servem de referência para fundações e não substituem os ensaios de laboratório que medem compacidade relativa e consistência.
| Areias e siltes arenosos — NSPT | Compacidade |
|---|---|
| ≤ 4 | Fofa |
| 5 a 8 | Pouco compacta |
| 9 a 18 | Medianamente compacta |
| 19 a 40 | Compacta |
| > 40 | Muito compacta |
| Argilas e siltes argilosos — NSPT | Consistência |
|---|---|
| ≤ 2 | Muito mole |
| 3 a 5 | Mole |
| 6 a 10 | Média |
| 11 a 19 | Rija |
| 20 a 30 | Muito rija |
| > 30 | Dura |
No exemplo acima, N = 9 é areia medianamente compacta ou argila média, conforme o material da amostra.
O que o NSPT mostra num perfil real

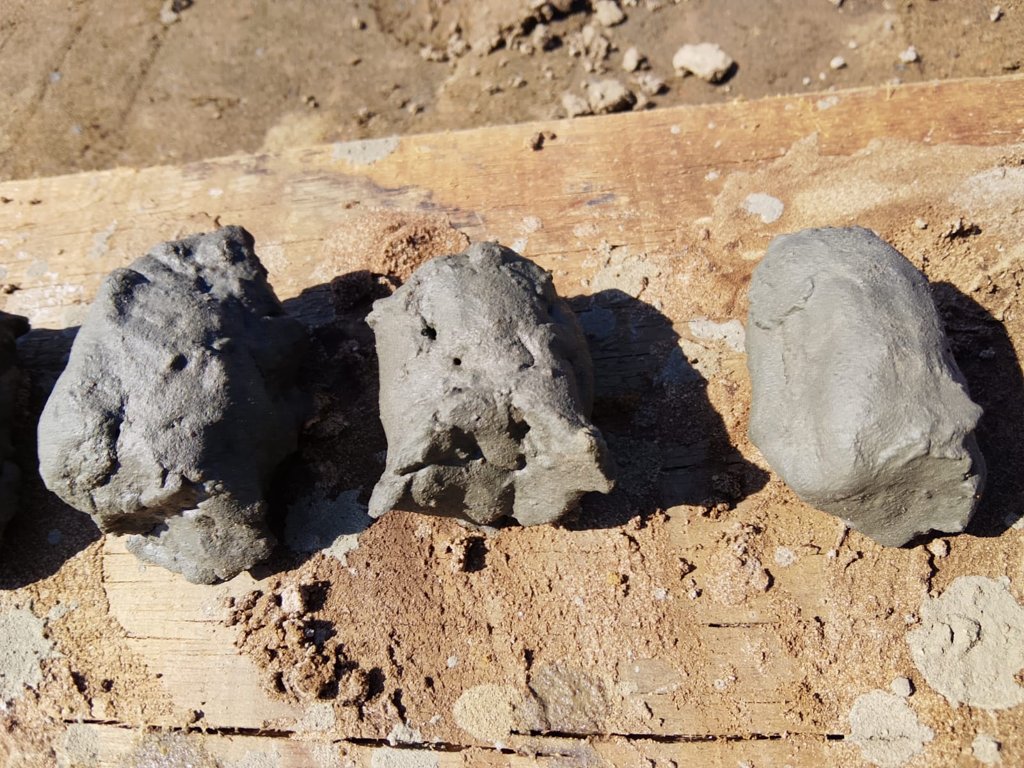

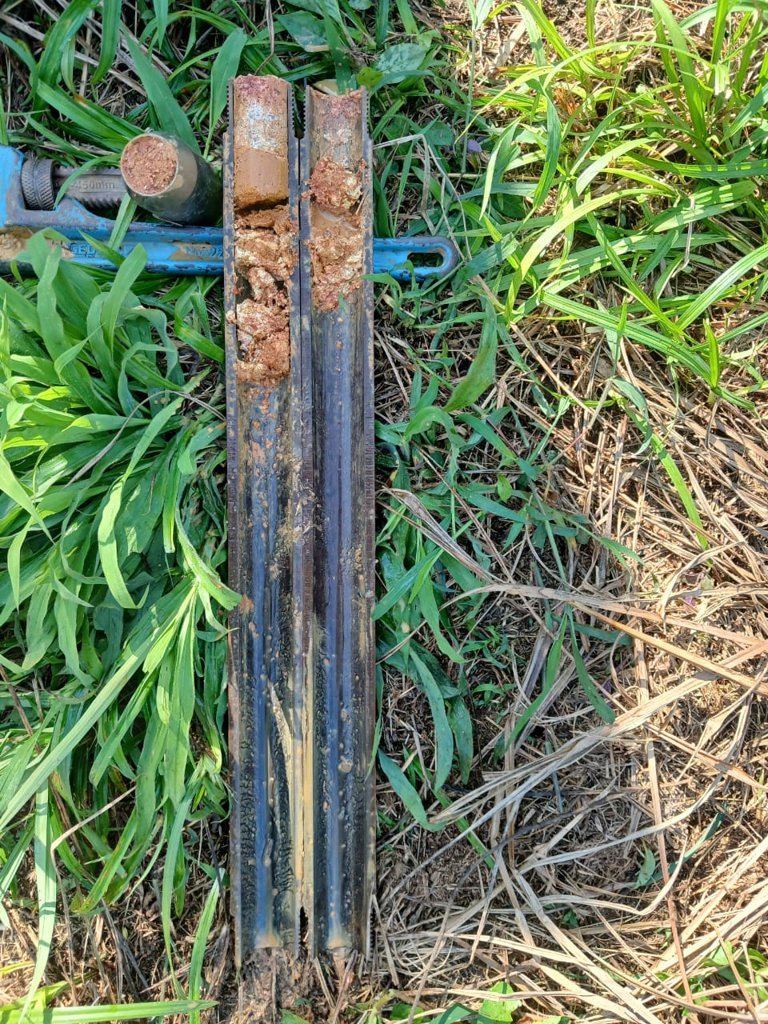

Em agosto de 2026, os seis furos da NEV Geotecnia em Paranaguá mostraram areia cinza fofa a compacta na superfície, aterro, uma camada de argila orgânica muito mole a mole e, abaixo, areia compacta a muito compacta, com nível d'água entre 0,2 e 1,0 m. Os termos fofa, mole e compacta saem da tabela acima. No mesmo mês, em Jaraguá do Sul, os quatro furos atravessaram argila e silte até o impenetrável aos 20 m.
O que o NSPT não diz
- Não é tensão admissível. Tabelas que convertem N direto em kg/cm² são correlações empíricas. O projetista dimensiona a fundação pela ABNT NBR 6122:2022; para estacas, métodos como Aoki-Velloso e Décourt-Quaresma usam o NSPT como dado de entrada (prática consagrada).
- Depende da energia do equipamento. A literatura corrige o N para 60 % da energia teórica (N60) em algumas correlações (Schnaid e Odebrecht, 2012). O boletim da NBR 6484:2020 registra o N medido.
- Diz pouco em argila muito mole. Com N entre 0 e 2, o ensaio de cone (CPTu) e o de palheta complementam o SPT.
- Não descreve rocha. No impenetrável, quem responde é a sondagem rotativa, em geral como sondagem mista.
Principais pontos
- NSPT é o número de golpes para cravar os 30 cm finais do amostrador padrão, com martelo de 65 kg e queda de 75 cm (ABNT NBR 6484:2020).
- O ensaio se repete a cada metro e vem acompanhado de amostra e nível d'água.
- A tabela informativa da NBR 6484:2020 vai de areia fofa (N ≤ 4) a muito compacta (N > 40) e de argila muito mole (N ≤ 2) a dura (N > 30).
- O NSPT é dado de entrada do projeto de fundação (ABNT NBR 6122:2022), não tensão admissível.
- Quantos furos fazer é outra norma: a NBR 8036 (calculadora de furos).
Perguntas frequentes
O que é NSPT?
É o índice de resistência à penetração do ensaio SPT: o número de golpes do martelo de 65 kg, em queda livre de 75 cm, para cravar os 30 cm finais do amostrador padrão (ABNT NBR 6484:2020).
Como se calcula o NSPT?
O amostrador é cravado 45 cm, em três trechos de 15 cm, e os golpes de cada trecho são anotados. O NSPT é a soma dos golpes do segundo e do terceiro trechos. Golpes 3, 4 e 5 dão N = 9.
NSPT alto quer dizer que o solo é bom para fundação?
Não sozinho. O projetista olha o perfil inteiro: o que vem abaixo da camada resistente, o nível d'água e o tipo de fundação. A ABNT NBR 6122:2022 é a norma do projeto; o NSPT é dado de entrada, não a resposta.
Qual a diferença entre ensaio SPT e sondagem SPT?
O ensaio é a cravação do amostrador, repetida a cada metro. A sondagem é o furo inteiro: perfuração, ensaios, amostras, nível d'água e relatório, tudo pela ABNT NBR 6484:2020.
