Sondagem mista: SPT no solo, rotativa na rocha

A NEV Geotecnia executa sondagem mista no Paraná, em Santa Catarina e no Rio Grande do Sul, com relatório e ART.

Quando a sondagem mista é necessária?

A sondagem mista entra quando o SPT para antes de responder ao que o projeto pergunta. A DNER-PRO 102/97, norma rodoviária do acervo do DNIT que serve de referência para sondagem rotativa, resume o princípio no item 5.2: o perfil tem de caracterizar toda a extensão atravessada, com os trechos de solo perfurados a percussão e os de rocha, alterada ou não, pelo processo rotativo. Em obras de edificação e contenção, isso aparece em quatro situações:

1. Impenetrável antes da cota que interessa. O amostrador parou em material que pode ser rocha contínua, matacão ou pedregulho, e a solução de fundação depende dessa cota (o que significa o impenetrável).
2. Fundação apoiada em rocha ou que precisa atravessá-la. A ABNT NBR 6122:2022 exige investigação geotécnica compatível com a fundação adotada, e o SPT não mede continuidade, alteração nem fraturamento do maciço.
3. Encosta, corte e contenção. Em talude, o contato solo-rocha e o estado da rocha pesam na solução de estabilização (ABNT NBR 11682:2009).
4. Topo rochoso irregular. No carste ao norte de Curitiba (Almirante Tamandaré, Rio Branco do Sul) e nos solos residuais com matacões do Norte catarinense e do Vale do Itajaí (Joinville, Jaraguá do Sul, Blumenau), furos vizinhos dão impenetrável em cotas muito diferentes.

Quem define se haverá rotativa, e quantos metros, é o projetista no programa de sondagem. A ABNT NBR 8036:1983 fixa o número e a locação dos furos; a extensão em rocha é fixada para afastar a hipótese de matacão (prática consagrada, não número de norma).

Como é feita a sondagem mista, passo a passo

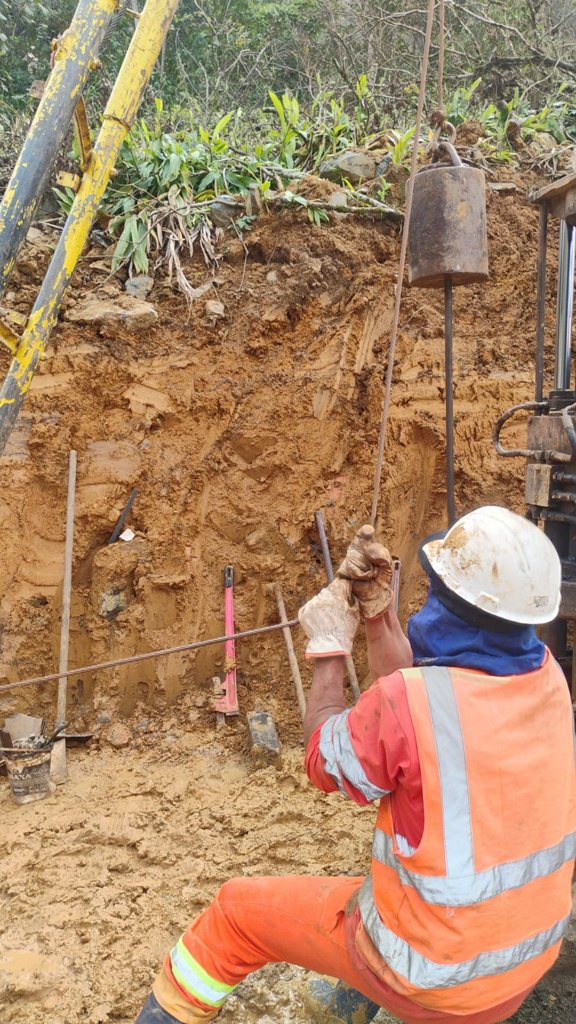

1. Solo, a percussão. Ensaio SPT a cada metro: martelo de 65 kg em queda livre de 75 cm, e o índice N é o número de golpes para cravar os 30 cm finais do amostrador padrão (ABNT NBR 6484:2020). Cada metro dá uma amostra, e o nível d'água é medido.
2. Impenetrável e ensaio de lavagem. Quando o amostrador para nos limites da norma, o trépano avança com circulação de água em três intervalos de 10 min. Avanço menor que 5 cm em cada intervalo caracteriza o impenetrável à lavagem (ABNT NBR 6484:2020).
3. Troca para o processo rotativo. No mesmo furo, a perfuração continua com coroa diamantada e barrilete, em manobras, com circulação de água. Em rocha friável ou fraturada, a DNER-PRO 102/97 recomenda o barrilete duplo giratório, cuja camisa interna não gira com o conjunto (item 4.4.4).

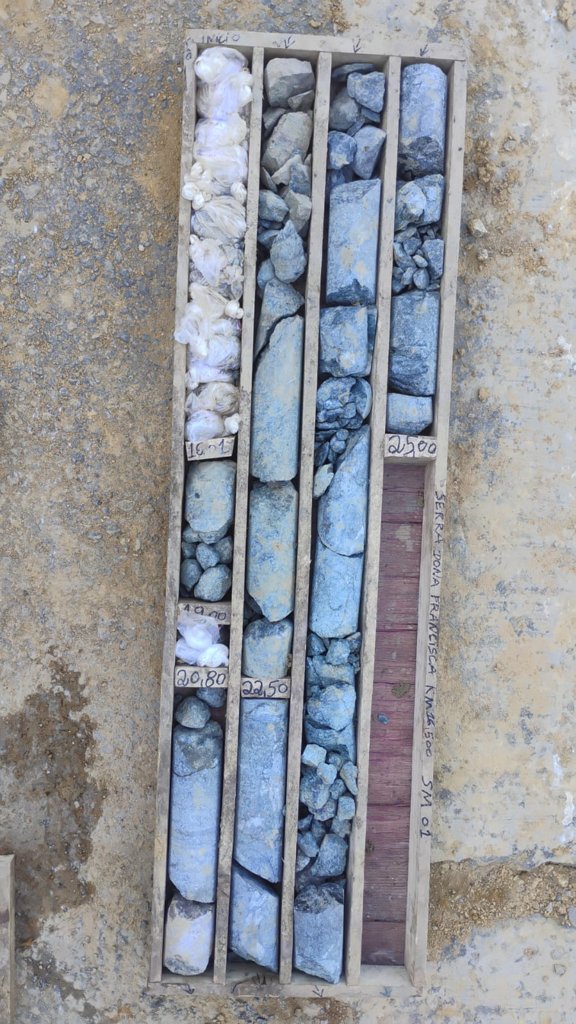

4. Testemunho em caixa. O testemunho de cada manobra vai para caixa de madeira, com tacos marcando a profundidade (DNER-PRO 102/97, item 6).
5. Registro por manobra. Comprimento perfurado e recuperado, perda d'água de circulação e fraturas entram no boletim de campo; o nível d'água é medido a cada dia de trabalho.

O que o relatório de sondagem mista entrega

O relatório junta, num perfil só, os dados do solo e os da rocha. A DNER-PAD 111/97 padroniza a ficha dos perfis de sondagem a percussão, rotativa ou mista.

O detalhe de cada um desses índices, com exemplo de cálculo, está na página de sondagem rotativa.

Sondagem mista na Serra Dona Francisca (SC-418)

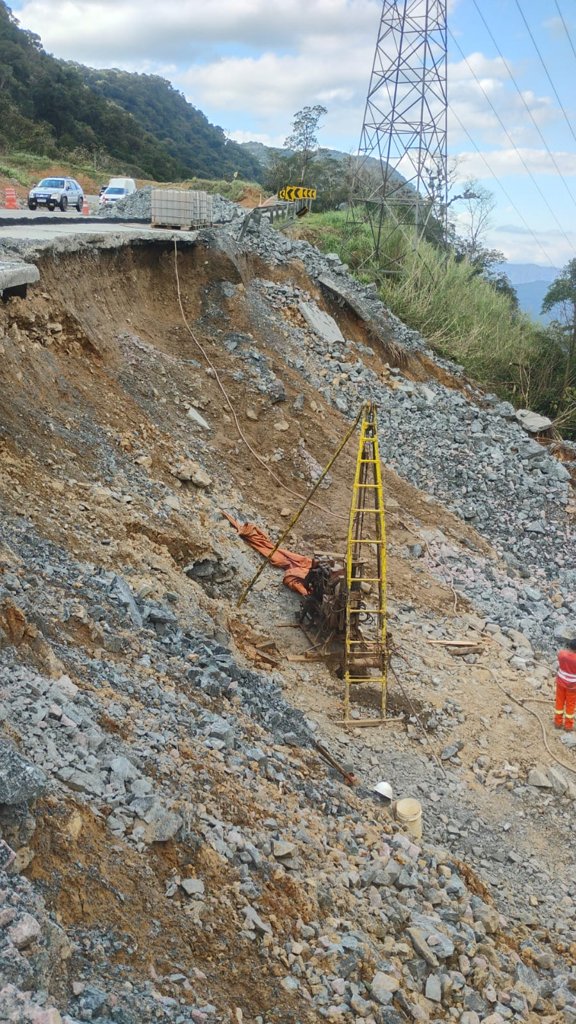

Entre agosto e setembro de 2026, a NEV Geotecnia executou 5 verticais, 106,08 m perfurados (17,00 a 25,00 m por vertical) junto a um talude de escorregamento na rodovia SC-418, na Serra Dona Francisca. O solo foi perfurado a percussão com SPT e a rocha pelo processo rotativo, com testemunhos em caixa. A descrição de campo, feita por geólogos, registrou rocha granítica e gnáissica na maior parte das verticais, com um trecho basáltico em uma delas.

O vídeo de campo dessa campanha mostra a sonda no talude. As outras campanhas estão em obras executadas.

Sondagem mista, rotativa ou só SPT?

Quando a fundação fica inteira no solo, acima de qualquer impenetrável, o SPT pode bastar. A mista entra quando o impenetrável cai na cota que a fundação vai usar ou atravessar.

O que define o custo de uma sondagem mista

A NEV Geotecnia não publica tabela de preço: a sondagem mista é fechada por proposta. Seis itens pesam:

1. Metros em solo e metros em rocha. Na prática de mercado, o trecho a percussão e o trecho rotativo são medidos separadamente.
2. Diâmetro e tipo de barrilete. Definidos pela necessidade da obra e pela rocha (DNER-PRO 102/97, itens 4.4 e 5.3).
3. Acesso da sonda. Talude, corte de rodovia ou terreno sem entrada para veículo pedem mais montagem.
4. Água para a circulação. O processo rotativo depende dela durante toda a perfuração.
5. Mobilização. A base da NEV fica em São Bento do Sul (SC).
6. Relatório e ART. Perfil de cada furo, com ART (Lei nº 6.496/1977).

Principais pontos

1. Sondagem mista é SPT no solo (ABNT NBR 6484:2020) e rotativa na rocha, no mesmo furo (DNER-PRO 102/97, item 5.2).
2. Ela entra quando o impenetrável aparece antes da cota que o projeto precisa, ou quando a fundação se apoia em rocha ou a atravessa.
3. No trecho rotativo, o relatório traz recuperação, RQD e graus de alteração, fraturamento e coerência.
4. A extensão em rocha é definida pelo projetista no programa de sondagem.
5. A NEV Geotecnia já executou sondagem mista em talude da Serra Dona Francisca, na SC-418.

Onde a rocha costuma aparecer cedo

As páginas de cidade trazem o contexto geológico da região e quando o SPT tende a parar em rocha ou matacão: Joinville, Blumenau, Jaraguá do Sul, Curitiba, Almirante Tamandaré e Caxias do Sul. Todas as cidades estão na página de cobertura.

Perguntas frequentes

O que é sondagem mista?

É a combinação, no mesmo furo, da sondagem a percussão com SPT no solo (ABNT NBR 6484:2020) e da sondagem rotativa na rocha, que recupera testemunho. A DNER-PRO 102/97 descreve esse arranjo no item 5.2.

Quando é preciso fazer sondagem mista?

Quando o SPT chega ao impenetrável antes da profundidade que o projeto precisa, ou quando a fundação vai se apoiar em rocha ou atravessá-la. Quem decide é o projetista, no programa de sondagem.

Quantos metros perfurar na rocha?

A extensão em rocha é fixada pelo projetista no programa de sondagem, o suficiente para afastar a hipótese de matacão.

A sondagem mista substitui o SPT?

Não. No trecho de solo ela é o próprio SPT da NBR 6484:2020, com o índice N a cada metro. A rotativa só entra onde o SPT não avança.

Fontes: ABNT NBR 6484:2020, NBR 8036:1983, NBR 6122:2022 e NBR 11682:2009; DNER-PRO 102/97 — Sondagem de reconhecimento pelo método rotativo (DNIT/IPR); DNER-PAD 111/97 — Fichas de perfis individuais de sondagem (DNIT/IPR); Lei nº 6.496/1977; campanha da NEV Geotecnia na Serra Dona Francisca (ago–set/2026).
